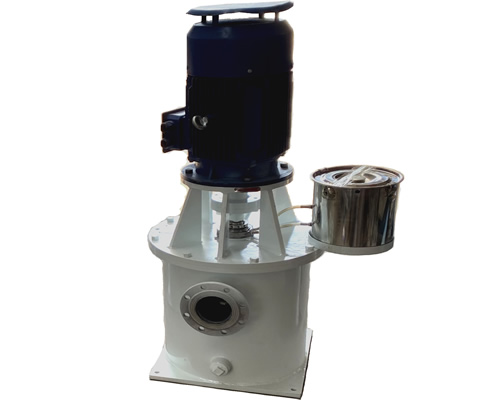

1、CCB型餐厨垃圾浆液处理泵用途
CCB型餐厨垃圾浆液处理泵是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代餐厨垃圾浆液处理泵类产品,该系列产品结构合理可靠,使用维护方便,主要应用于餐厨垃圾处理,用于输送餐厨垃圾浆料、废水、油脂等介质。使用寿命远远大于螺杆泵和液下泵。它采用大管道防堵塞的结构,这样通过的颗粒直径可达口径的四分之一。根据用户的需求,在不允许泄漏的工况,在无密封基础上还可以加集装式密封。主要用于。大通道,无堵塞,清淤口。DN200以下口径,5万元每台起价;大于DN200,8万元每台起价。非诚勿扰!
2、CCB型餐厨垃圾浆液处理泵工作条件
转速:980、1480、2950r/min
电压:380V
进、出口口径:50­~300mm
温度范围:≦150℃
介质的固相物容积比:≦25%
3、CCB型餐厨垃圾浆液处理泵型号意义
100CCB90-25
100 —— 进、出口直径100mm
CCB —— CCB型餐厨垃圾处理泵
90 —— 设计点流量90m3/h
25 —— 设计点扬程25m
F —— 采用副叶轮密封
4、CCB型餐厨垃圾浆液处理泵性能范围(设计点)
流量:3~720m3/h
扬程:10~100m
5、CCB型餐厨垃圾浆液处理泵适用工况
1、输送介质的温度小于150℃。
2、输送介质的固相物容积比在25%以下。
3、输送介质的运动粘度为(7~23)×10-6㎡/s。
4、输送介质的密度小于1800kg/m3。
5、输送介质的固体颗粒直径(单位mm):
泵口径 |
50 |
65~80 |
100~125 |
150~200 |
250~300 |
颗粒直径 |
<10 |
<20 |
<25 |
<30 |
<50 |
二、CCB型餐厨垃圾浆液处理泵结构特点
CCB型餐厨垃圾浆液泵具有明显技术优势:
1、水泵叶轮为半开式结构,效率较传统的螺杆泵和液下泵高10%~15%,同性能参数泵所配电机功率普遍低一个档次,节能显著,同时,叶轮抗汽蚀性能好。
2、密封采用多面连环流体动力密封,由副叶轮密封和停机密封组成,适用于频繁启动场合。
3、联接方式为水泵和电机刚性直联。从电机端俯视,泵为顺时针方向旋转。
4、泵底部设计有适合餐厨垃圾处理运行的独特沉淀室,不能通过出口被排出的残渣介质等会沉入泵底部的沉淀室,可通过清淤孔清理。
三、CCB型餐厨垃圾浆液处理泵主要零部件材料
泵体 |
叶轮 |
泵轴 |
密封环 |
副叶轮 |
轴承支架 |
电机座 |
1Cr18Ni9Ti |
Cr26合金 |
1Cr18Ni9Ti |
Cr26合金 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
Q235-A |
四、CCB型餐厨垃圾浆液处理泵结构示意图
